Станки гидроабразивной резки керамогранита


У нас Вы можете приобрести консольные и портальные машины гидроабразивной резки DARDI. Сомневаетесь в качестве оборудования и выполняемых им работ? Предлагаем посетить производство и удостовериться в этом лично. Для этого позвоните по телефону +7(499)372-07-78 и договоритесь о посещении.

Гидроабразивные станки нередко используются для изготовления из керамогарнита и натурального камня напольных панно, розонов и всевозможных мозаик. Высокая точность работ позволяет стыковать кусочки мозаики без видимых швов.

Технические характеристики

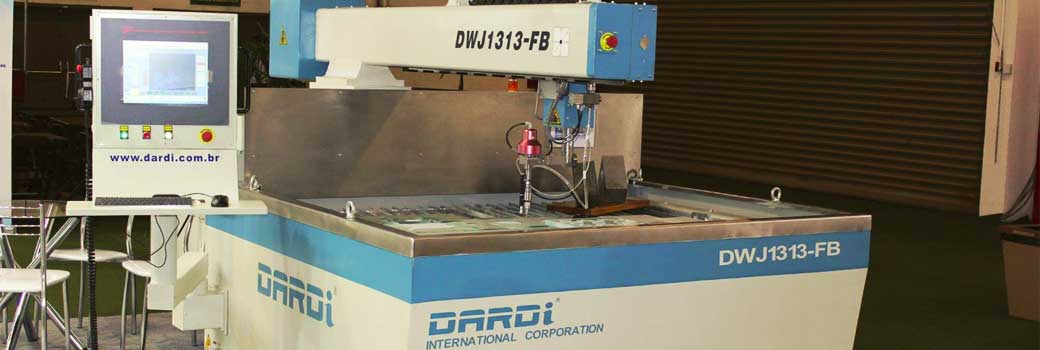

Модель станка DWJ1313 DWJ1525 DWJ2030
Перемещение по осям X 1.3 м 1.5 м 2 м
Y 1.3 м 2.5 м 3 м
Z 210 мм 210 мм 210 мм



Точность резки

Точность

Резки: 0,1 мм
Повторяемости: 0,05 мм

Станина

Cтанина

Литая станина
Серводвигатель Yaskawa (Япония)
Направляющие HIWIN (Тайвань)

ЧПУ

ЧПУ и ПО

ЧПУ на выбор:
Weihong / Fagor / Esa
ПО на выбор:
NC Studio/Newcam/IGEMS

Скорость резки

Cкорость

Перемещения: 0-10 м/мин
Резки: 0-8 м/мин

Режущая головка для гидроабразивной резки

Режущая головка

3х осевая
5и осевая (наклон до 60o)


Насос высокого давления

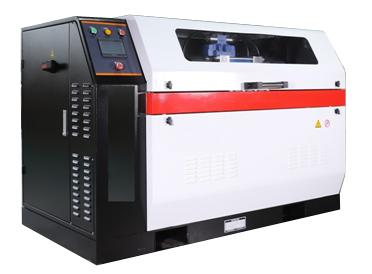

Насос для гидроабразивной резки

Nenion 50

Максимальное давление: 4137 бар
Мощность двигателя:       37 кВт
Макс. расход воды
при макс. давлении:        3.7 л/мин
Давление воды на входе: 2-4 бар

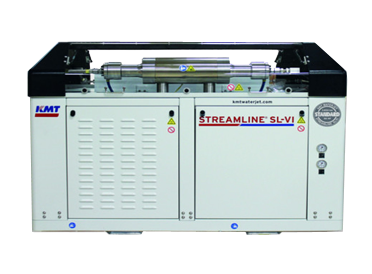

Насос высокого давления KMT

KMT SL-VI 50

Максимальное давление:  3800 бар
Мощность двигателя:        37 кВт
Макс. расход воды
при макс. давлении:         4.3 л/мин
Давление воды на входе:  2.4-5.5 бар

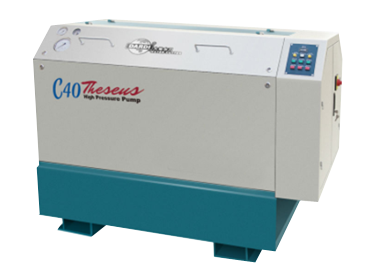

Насос высокого давления Dardi

C40T

Максимальное давление:  3800 бар
Мощность двигателя:        30 кВт
Макс. расход воды
при макс. давлении:         3.1 л/мин
Давление воды на входе:  2-4 бар

Устройство автоматической подачи абразива DAADS-B

Обеспечивает непрерывную автоматическую подачу абразива к машине гидроабразивной резки. Оснащено датчиками уровня.
Емкость, л Рабочее давление, МПа Макс. рабочее давление, МПа Рабочая температура Габаритные размеры, м
170 0,2-0,3 0,4 5-40°С 0,6 х 1,3

Видео работы станка

Особенности конструкции

  • передняя панель полностью изготовлена из нержавеющей стали и отличается высоким качеством;
  • литая стальная конструкция характеризуется жесткостью и стабильностью;
  • машина удобна в эксплуатации;
  • специально разработанная для водоабразивной резки система ЧПУ и серводвигатели обеспечивают отличные результаты резки;
  • механизмы и электроника известных брендов гарантируют качественную и стабильную работу машины;
  • автоматическая система смазки, простое обслуживание;
  • высокое качество и точность датчиков, обеспечивающих защиту системы в аварийных ситуациях;
  • движущаяся направляющая имеет двойную защиту;
  • ось Y управляется двигателем и двойной синхронизированной лентой, обеспечивающей высокую точность;
  • плавные движения;
  • высокая степень интеграции, экономичности, длительный срок службы.

Комплект поставки

  1. Рабочий стол (размер по выбору клиента).
  2. Устройство автоматической подачи абразива.
  3. Трехосевая/Пятиосевая режущая головка.
  4. Система высокого давления производства Dardi или KMT.
  5. Система ЧПУ по выбору клиента Weihong/Fagor/Esa.
  6. Комплект расходников и запчастей.
  7. Комплект документации

Стоимость и условия поставки

Стоимость станка фигурной резки керамогранита – от 3 500 000 рублей. Машину можно комплектовать насосами разных производителей (Dardi, KMT) с рабочим давленим от 3800 до 6000 бар. У нас найдется машина гидроабразивной резки, отвечающая всем Вашим требованиям и соответствующая Вашему бюджету.

Пусконаладочные работы и монтаж – бесплатно. Покупатель оплачивает лишь стоимость проезда и проживания двух наших специалистов.

Гарантия – 1 год или 2000 часов работы (в зависимости от того, что случится раньше). В течение гарантийного периода мы обязуемся бесплатно заменить или отремонтировать вышедшие из строя узлы.

По окончании гарантии мы оказываем всестороннюю поддержку наших клиентов: поставка запчастей, расходников, консультирование по любым вопросам.

Возникли вопросы? Звоните +7-499-372-07-78, пишите alina@kit-cut.ru.



Полезная информация:
♦ Преимущества использования водоабразивной резки
♦ Принцип работы оборудования гидрорезки
Что выбрать: алмазная или гидроабразивная резка камня?

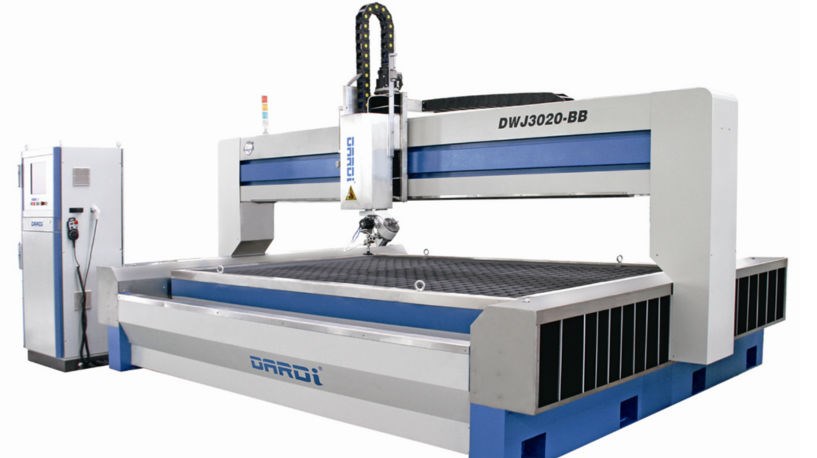

Станок гидроабразивной резки керамогранита

Эффективная ширина резки: 1500 мм
Эффективная длина резки: 2500 мм
Вертикальный ход: 200 мм
ЧПУ: Weihong
Программное обеспечение: NC Studio
Скорость перемещения по осям X, Y:  0-10 м/мин
Линейная точность:    +/- 0,1 мм
Точность повторения: +/- 0,025 мм

от 2 990 000 рублей
